刚性铜护套氧化镁矿物绝缘电缆

由高导频率的电缆以及氧化镁与无缝铜管保护套组成的矿物绝缘电缆有着强大的防火性能,以优异的性能受到各领域的广泛使用,是现代建筑工程主干线保障电力输送必不可少的防火电缆。

BTTZ电缆 刚性铜护套氧化镁矿物绝缘电缆

产品型号: NW-BTTZ-ANW-BTTYZ-B1BTTZBTTVZWD-BTTYZBTTQBTTVQWD-BTTYQ

额定电压: 500V、750V

产品特性: • 防火 防爆 • 防水 • 高温 • 耐辐射、防电磁干扰 • 机械强度高 • 良好的接地性能 • 无卤、无烟、无毒 • 耐腐蚀性强 • 载流量大、过载能力强 • 体积小、重量轻、寿命长

应用领域: 适用于石油、天然气和石油工业、机场、电力和控制电路的应急照明系统和火灾报警系统,提供950°C的电路完整性。

产品简介

BTTZ系列矿物绝缘电缆,国外叫Mineral Insulated Cable,国内简称矿物绝缘电缆或矿物绝缘类不燃性电缆。
它是目前唯一国际认可的矿物绝缘电缆,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。
由于其用材和结构的特殊性,决定了该产品具有有机电缆(塑料电缆)所无法比拟的电气性能、机械性能、耐环境性能和环保性能。这种独特的结构使导体和绝缘材料的熔点分别为1083°C和2800°C。这使电缆在火灾条件下,设备同时能够继续在超过1000℃的温度下仍然安全地负载运行。

型号 规格 芯数 额定电压
NW-BTTZ-A 1.0~400mm² 1~5芯 750V
NW-BTTYZ-B1 1.0~400mm² 1~5芯 750V
BTTZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
BTTVZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
WD-BTTYZ 1.0~400mm² 1,2,3,4,7,12,19芯 750V
BTTQ 1.0~4mm² 1,2,3,4,7芯 500V
BTTVQ 1.0~4mm² 1,2,3,4,7芯 500V
WD-BTTYQ 1.0~4mm² 1,2,3,4,7芯 500V
补充说明:

导体规格35mm²及以上须选用单芯电缆,以方便敷设。

铜护套可作为接地PE线使用,如设计为5芯,实际选用4芯即可。

NW型耐火电缆执行团体标准 T/GDWCA 0074-2021 《NW型耐火电缆》。

型号说明示例

  • 1.系列代号

    布线用矿物绝缘电缆B

  • 2.导体代号

    铜导体T

  • 3.护套代号

    铜护套T

    铝合金护套TH

  • 4. 外套代号

    聚氯乙烯外套V

    聚烯烃外套Y

  • 5.结构特征代号

    轻型Q

    重型Z

  • 为符合各地相关验收规范,可在型号前面加上WD-,WDZAN-,WDZN-,NH-,ZR- 等功能代号。

型号示例

例如:

轻型铜芯铜护套矿物绝缘电缆,额定电压500V,3芯,标称截面1.5mm²,表示为:

BTTQ-500 3×1.5

重型铜芯铜护套矿物绝缘电缆,额定电压750V,4芯,标称截面25mm²,表示为:

BTTZ-750 4×25

重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆,额定电压750V,5芯,标称截面35mm²,由于标准内多芯电缆zui大仅生产至4×25mm²,故需拆成单芯1×35mm²供货,表示为:

BTTVZ-750 5×(1×35)

重型铜芯铜护套矿物绝缘无卤低烟外套电缆,额定电压750V,1芯,标称截面120mm²,表示为:

WD-BTTYZ-750 1×120


产品结构示意图

A:实心铜导体
B:矿物绝缘材料(氧化镁)
C:铜护套
D:低烟无卤聚烯烃外护套(可选)


产品详情

结构

导体:第一种实心铜导体

绝缘:氧化镁

护套:普通退火铜


标准

GB/T 13033.1-2007

BS EN60702 Part 1

BS 5839-1 Enhanced (26.2e)

BS 8434-2, BS 6387 C, W and Z

BS 8491, BS EN 50200-PH 30/60/120 BS 5266, BS 8519 Cat 1 and 2


特性

额定电压:750V

工作温度:-10°C to 250°C

zui小弯曲半径:6倍电缆直径

护套颜色:裸铜/橙色/黑色


参数:500V及750V铜芯矿物绝缘电缆主要工程数据

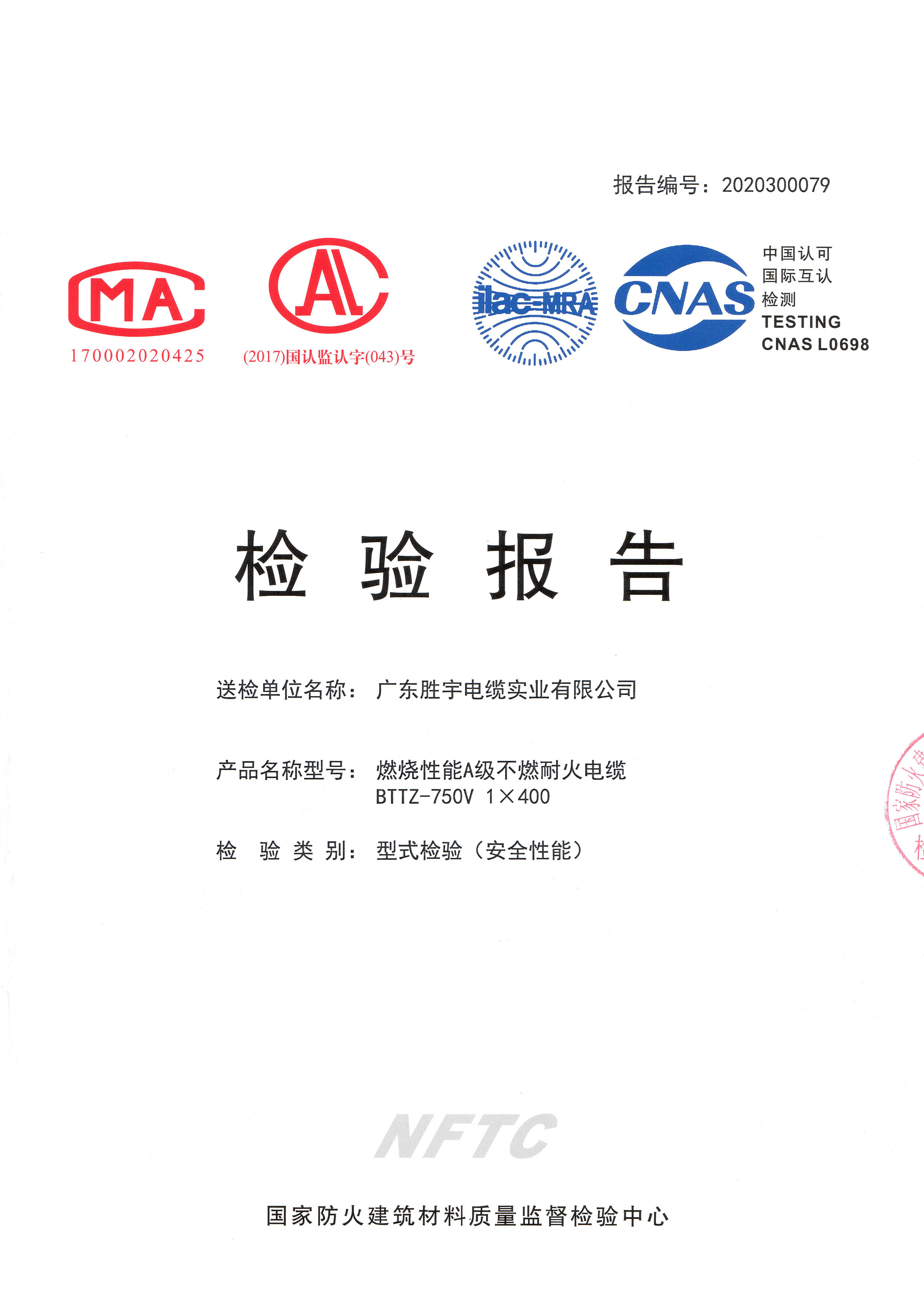

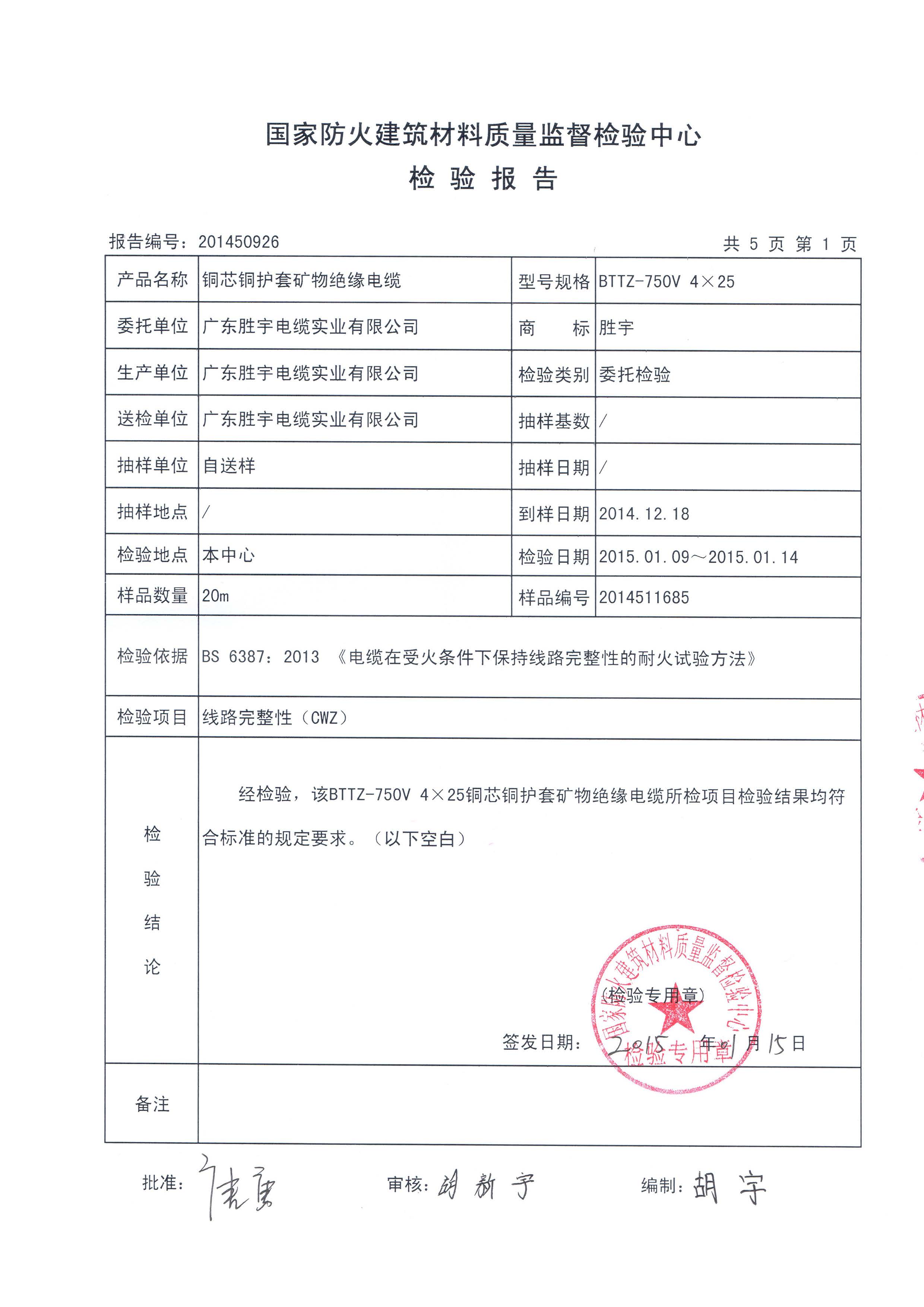

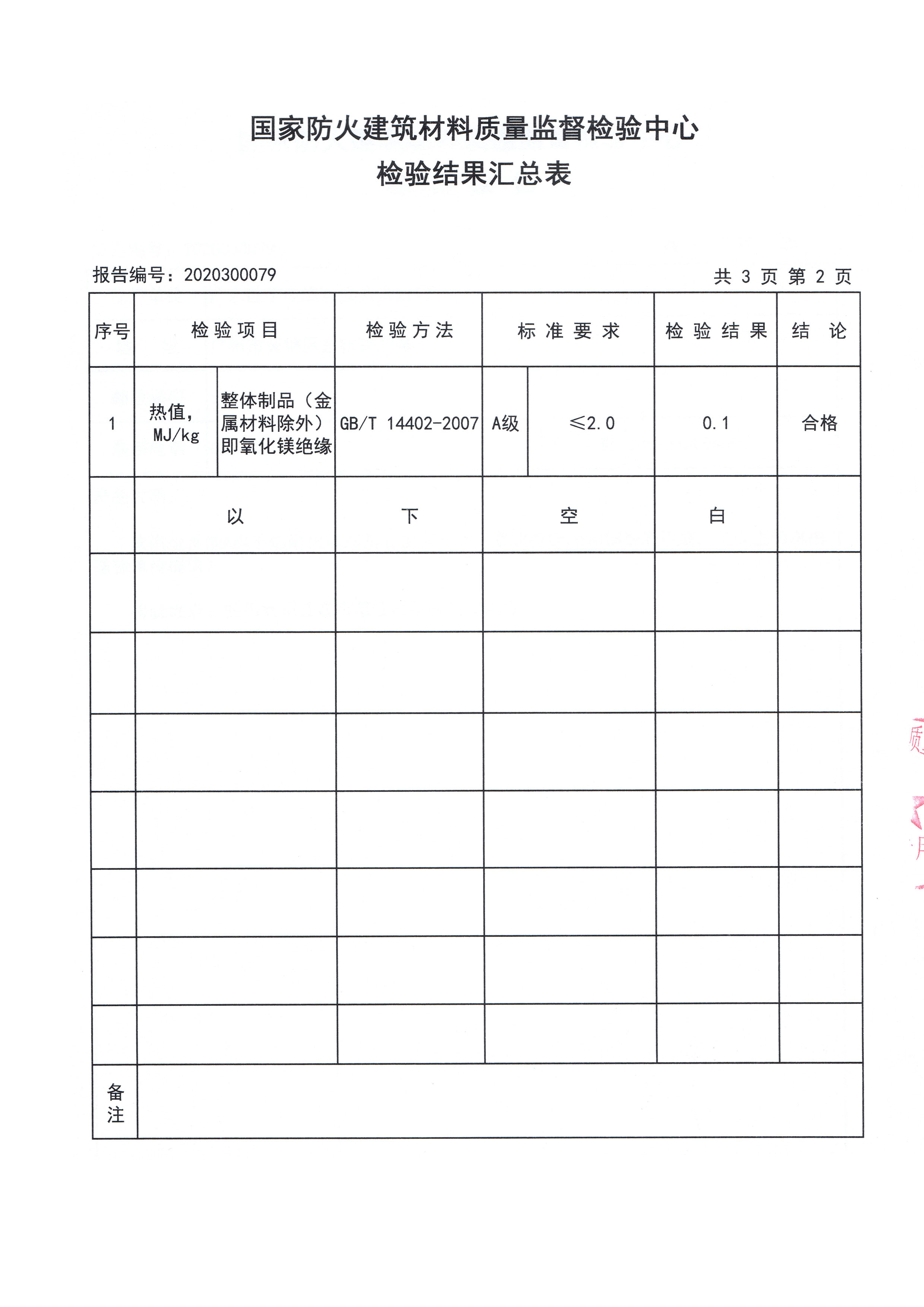

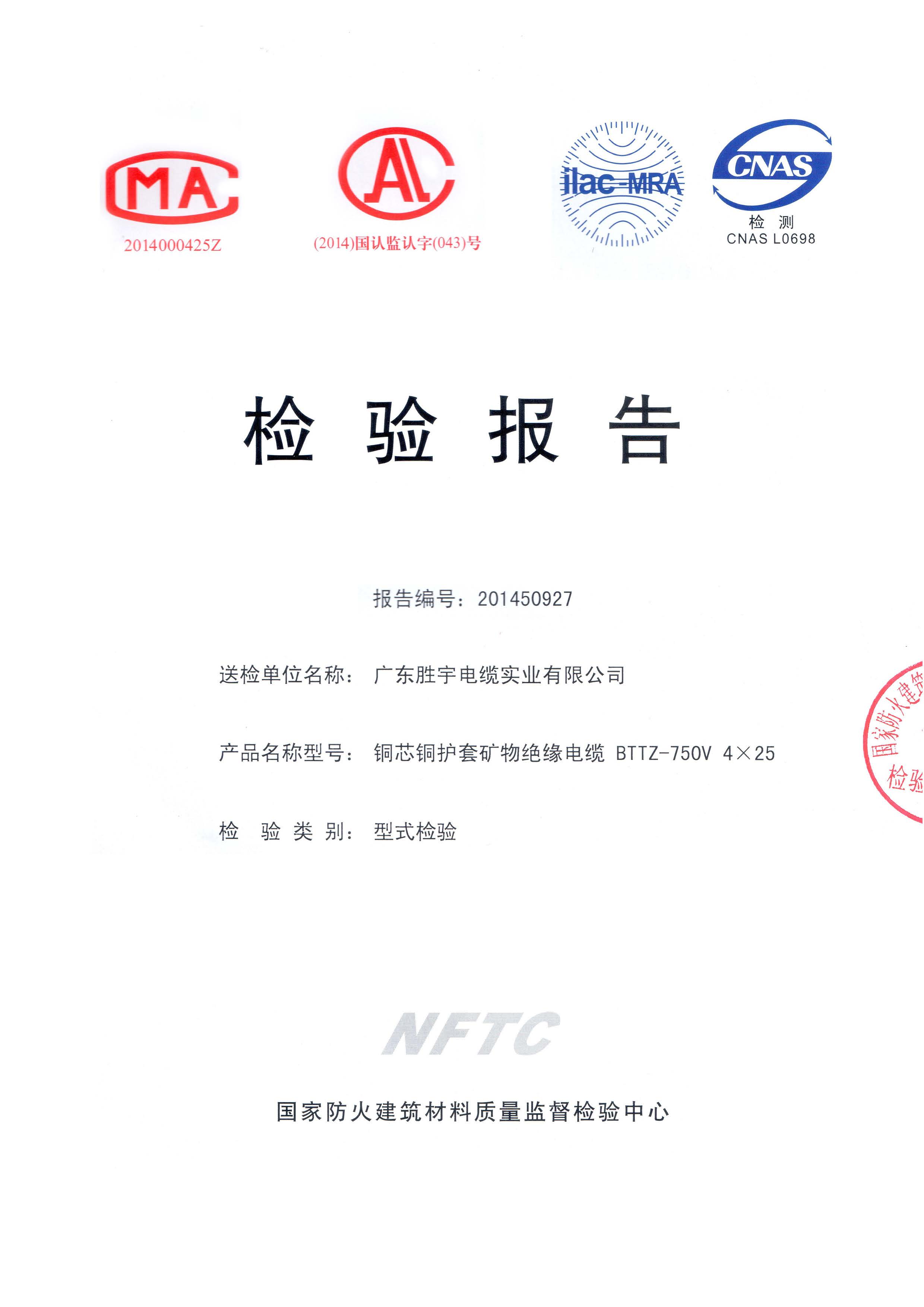

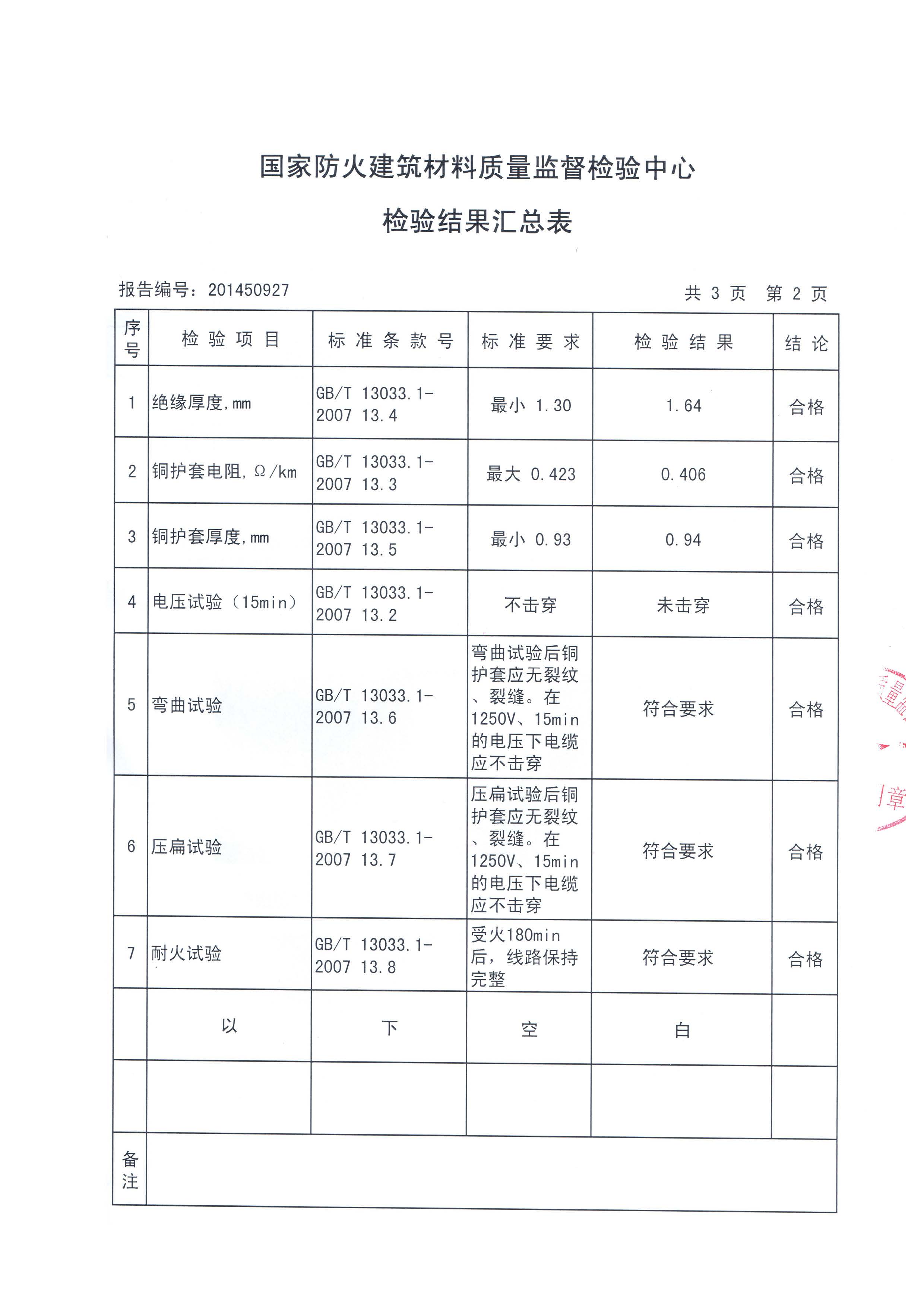

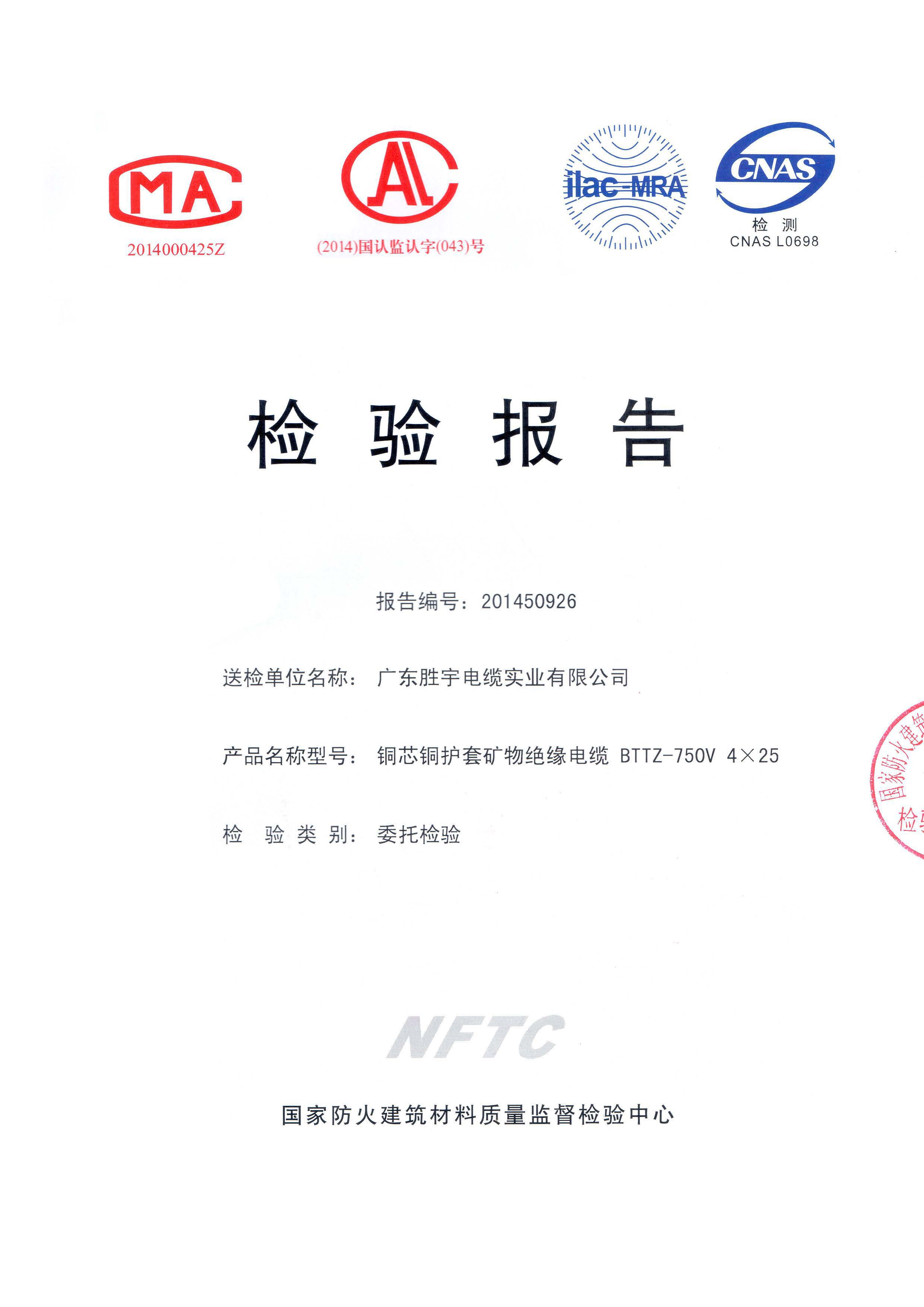

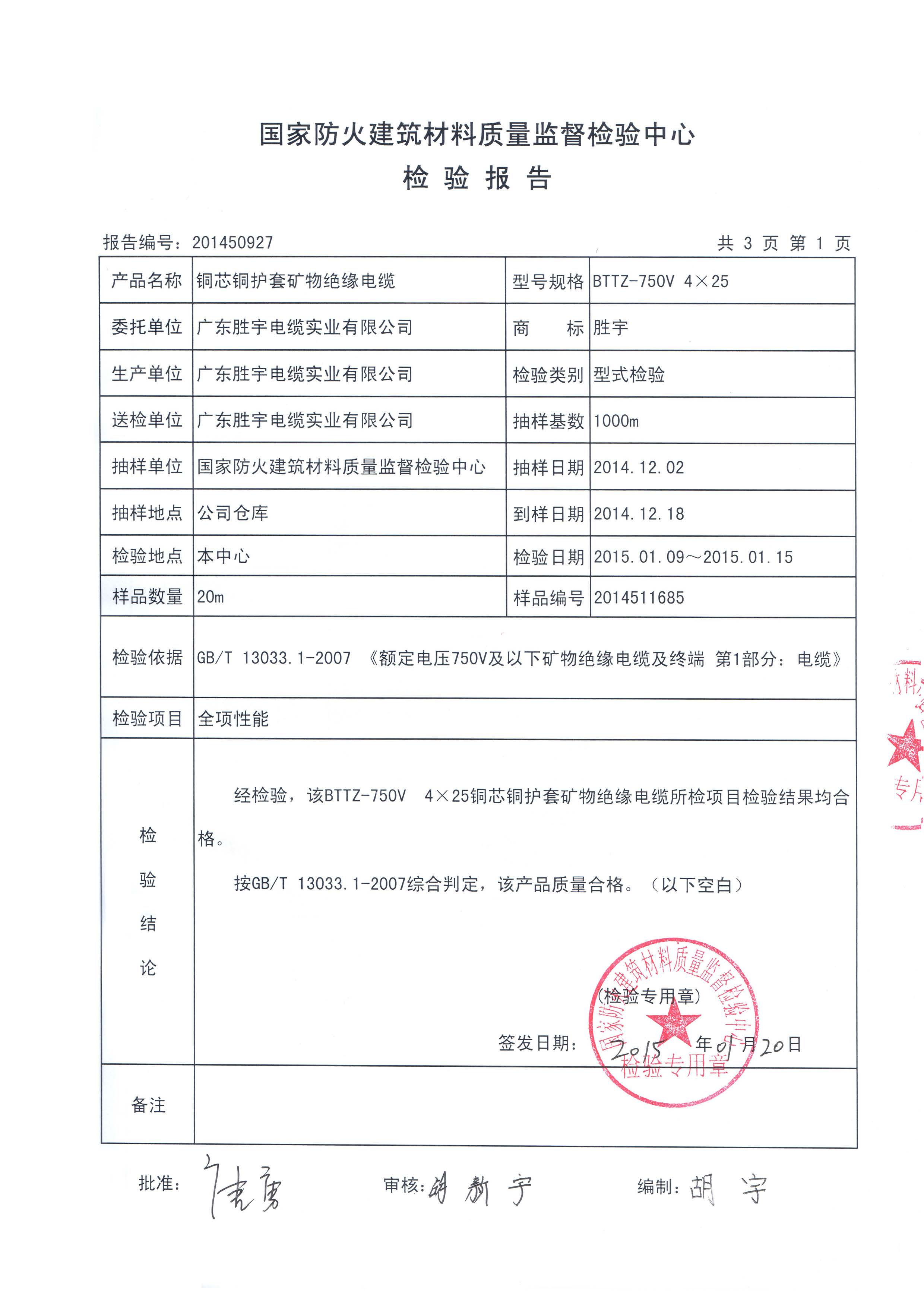

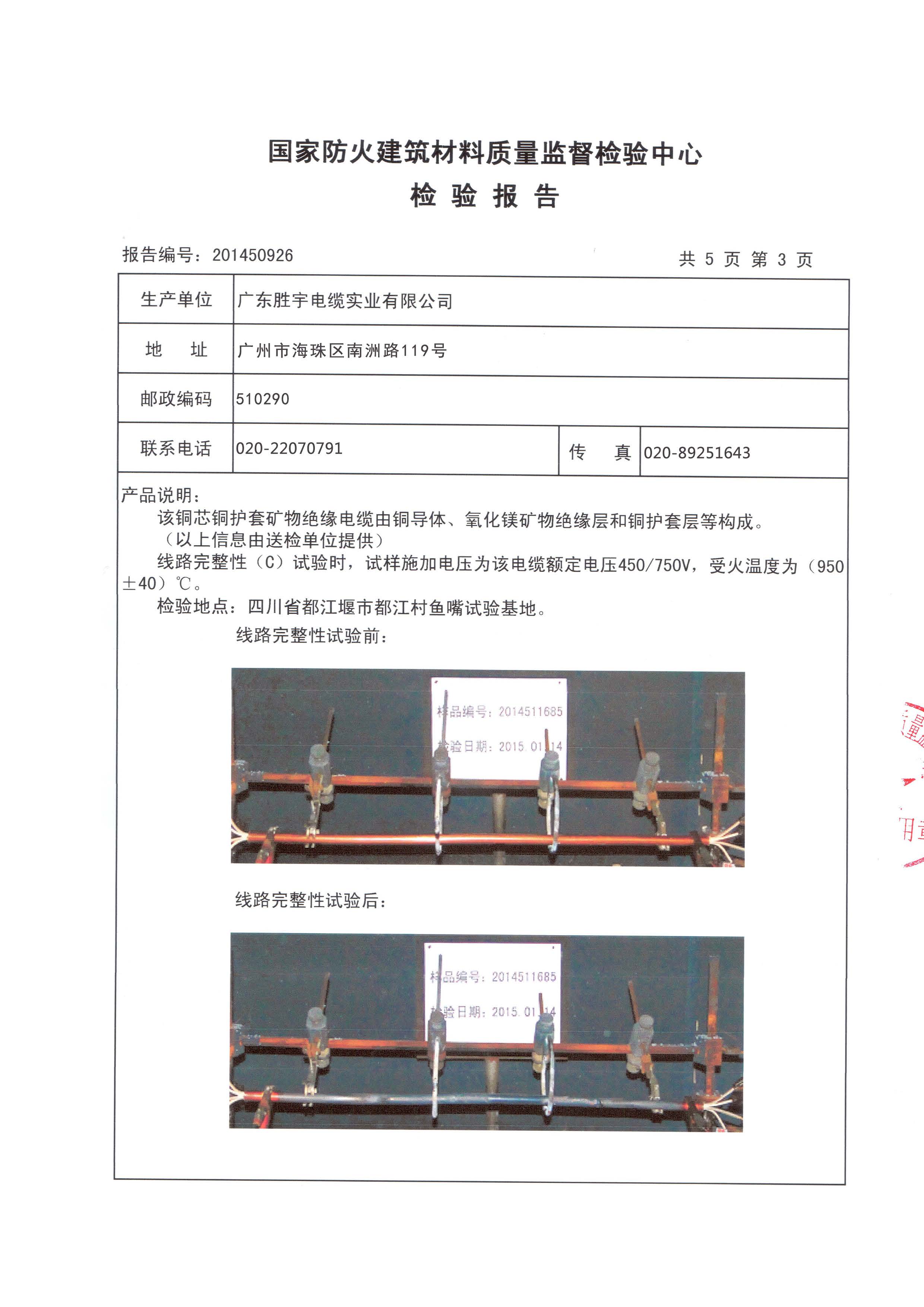

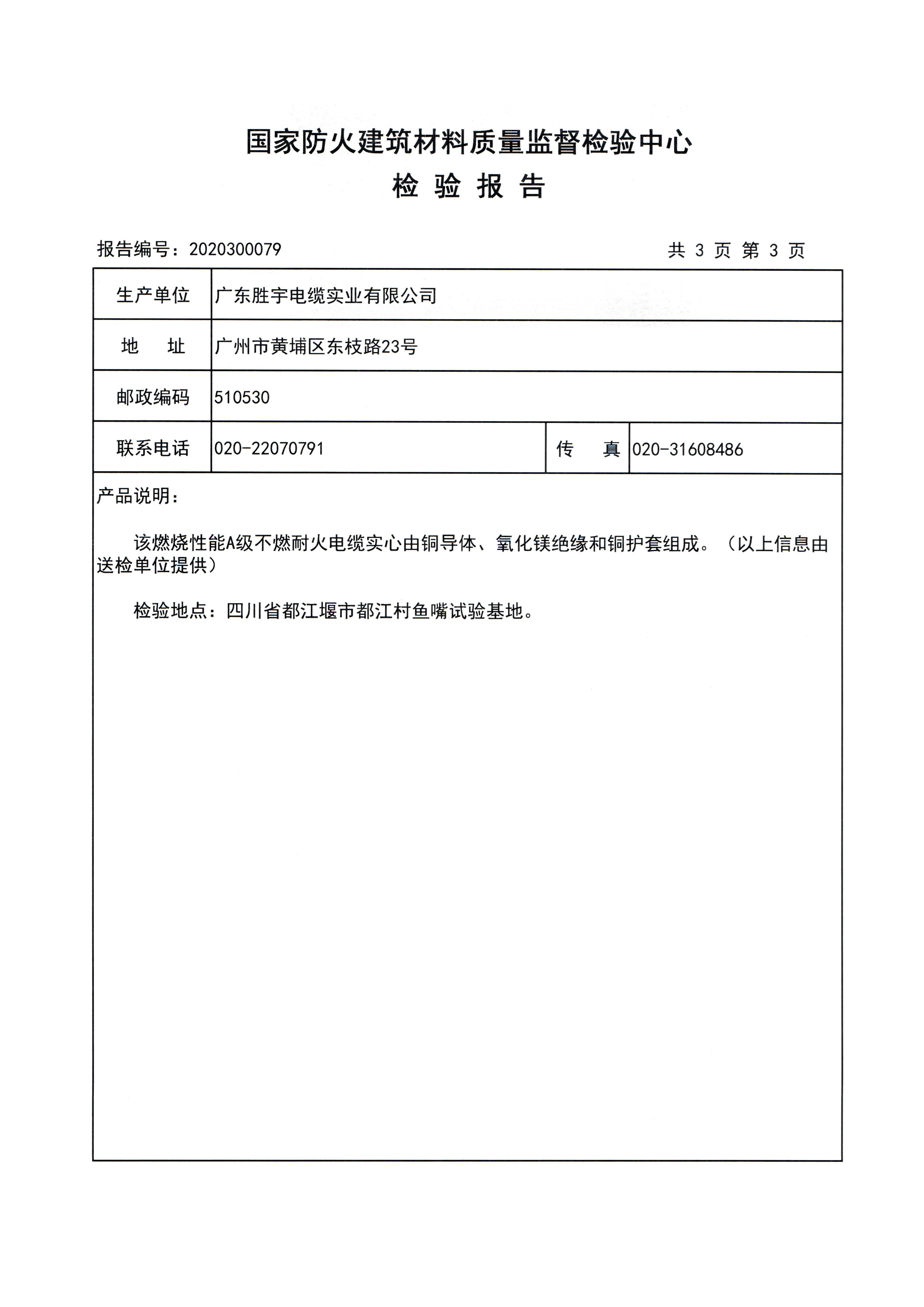

检测报告

矿物绝缘电缆被用于为关键设备如电源和控制电路提供电路完整性

    1. · 大楼机房、医院手术室

    2. · 对楼梯间的空气增压系统

      · 火灾报警系统

      · 应急电源系统、应急照明系统

      · 自动喷水灭火系统

    3. · 公共建筑,如剧院,电影院,宾馆,学校

  •
    1. · 核反应堆、 隧道和矿山

    2. · 温度测量装置,电阻温度探测器,热电偶

      · 接近或内工业铸造厂,窑炉和烤箱

      · 危险区域,其中的可燃气体可以是本

    3. · 交通枢纽 - 火车站,机场等

矿物绝缘电缆是作为建筑消防安全线路铺设的最佳选择

BS 6387: 电缆防火试验

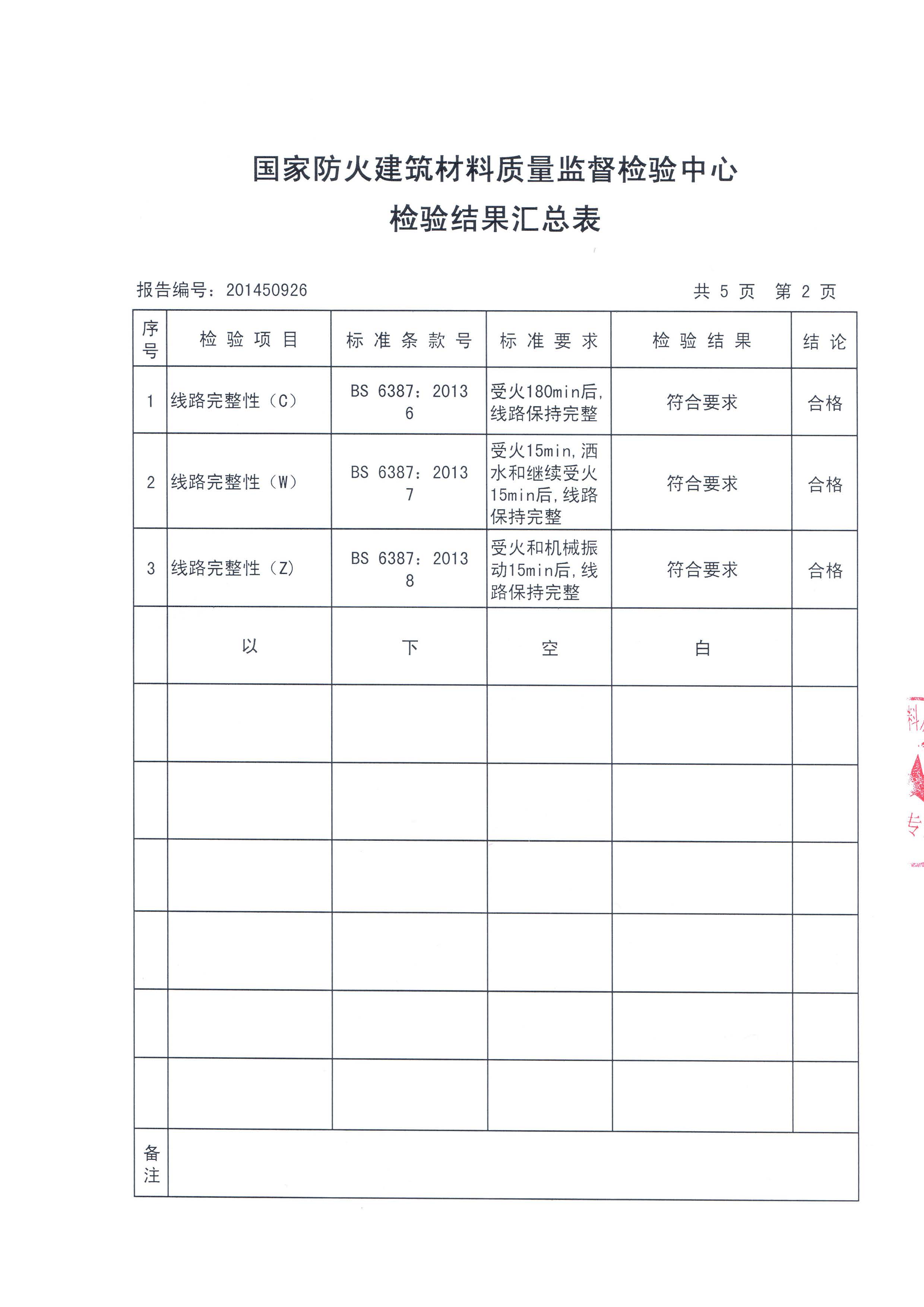

本次试验基于BS 6387:2013《在火焰条件下电缆保持线路完整性的耐火试验方法》进行,本标准详细说明了根据其防火能力对电缆进行分类的以下试验。矿物绝缘电缆能够达到该标准的最高耐火等级。

  • 耐火实验

    电缆在通过额定电压下的电流时暴露在火焰中进行测试。

    下表定义了四个等级类别。

    • 标志条件
    • A级650℃/3小时
    • B级750℃/3小时
    • C级950℃/3小时
    • D级950℃/20分钟

  • 喷淋试验

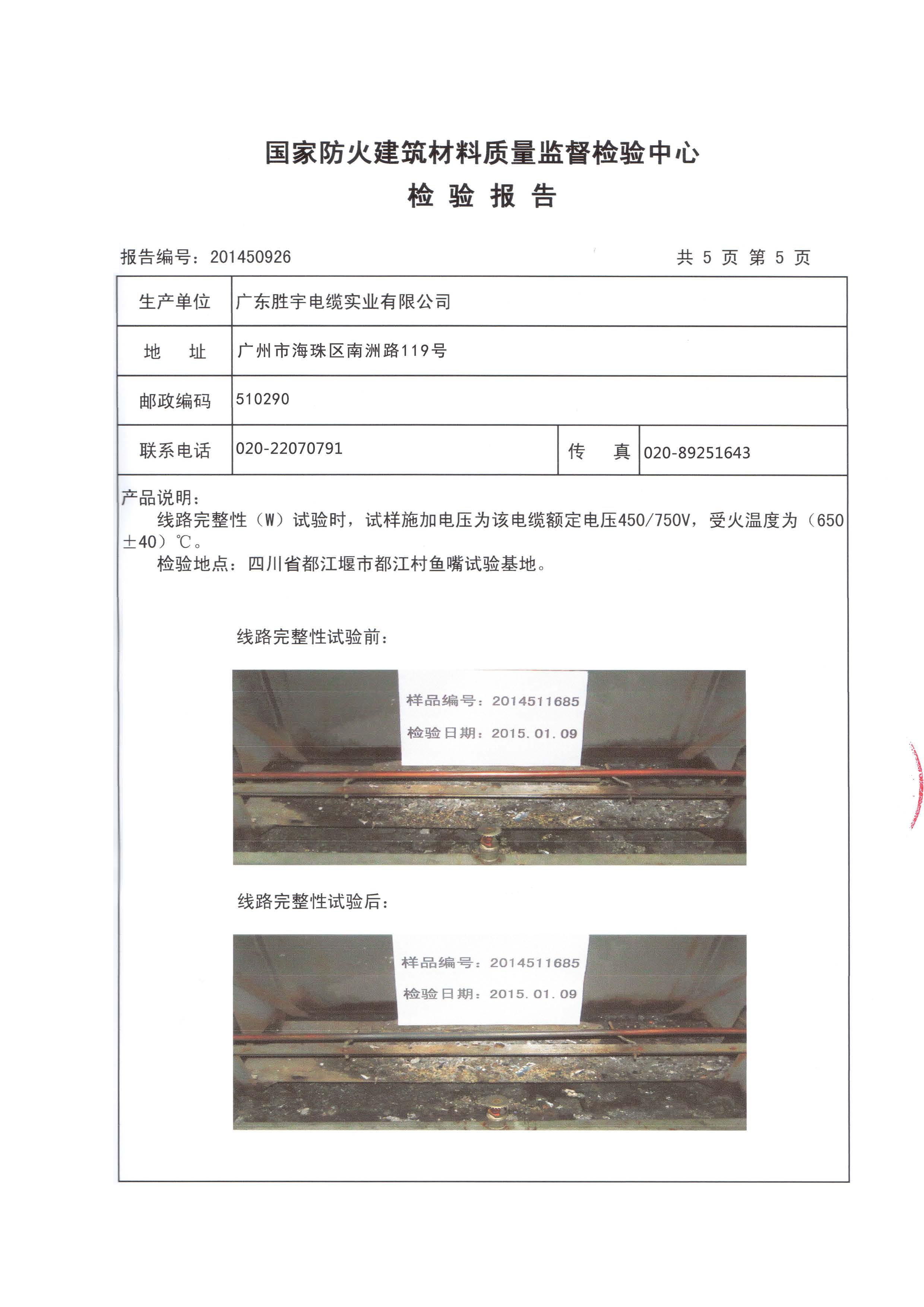

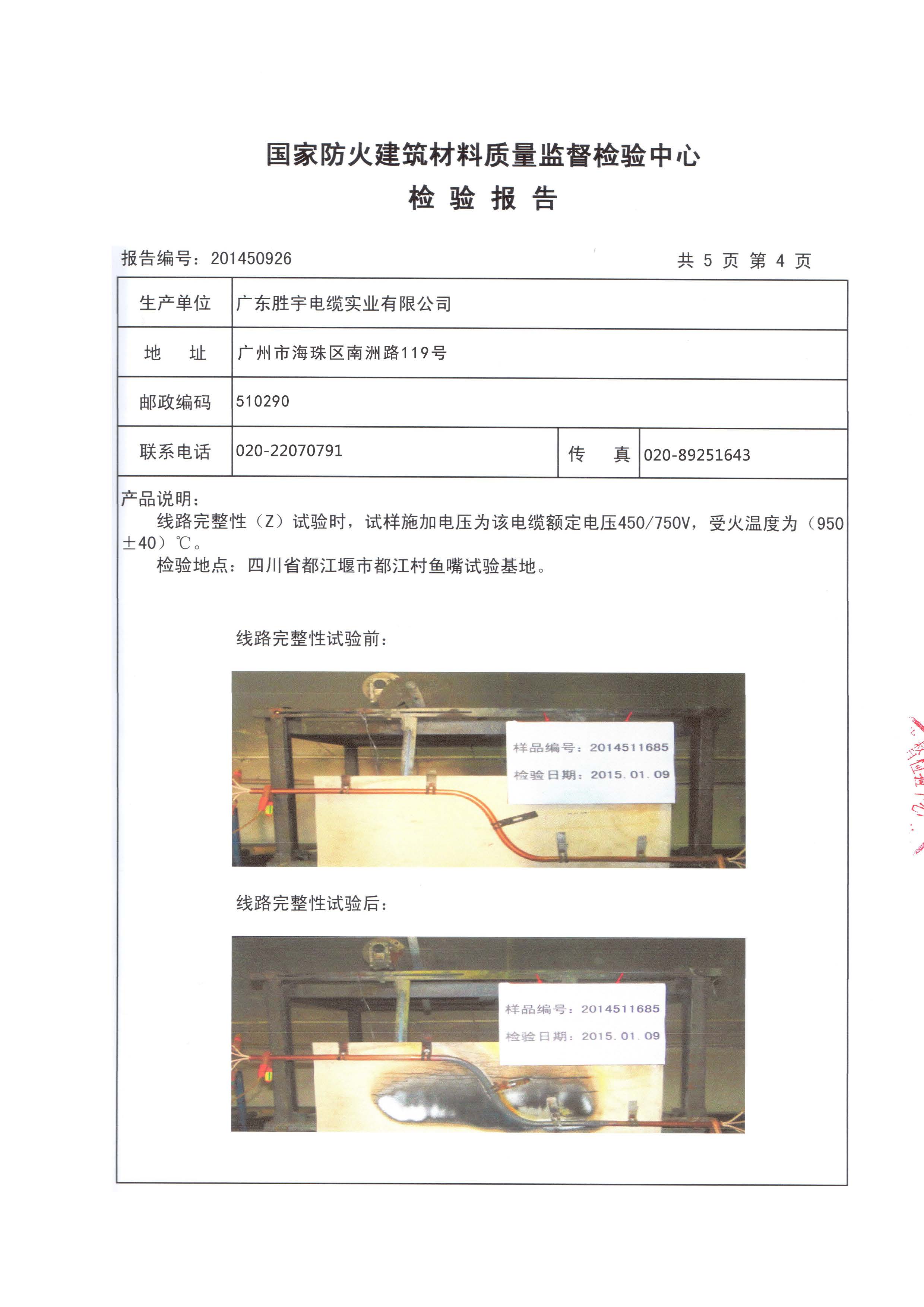

    新的电缆样品暴露于火焰在650°C 15分钟,同时在额定电压下通过电流,然后打开水喷淋,使火和水再接触15分钟

    等级结果如下:

    • 标志条件
    • W级650℃/15分钟

  • 机械冲击试验

    最后一个要求是机械冲击损坏,将新的电缆样品安装在S形弯曲的背板上并暴露在火焰中,而背板则用与被测电缆直径相同的实心钢筋每30秒撞击一次,持续15分钟。

    电缆暴露在以下性能表中定义的温度下:

    • 标志条件
    • X级650℃/15分钟
    • Y级750℃/15分钟
    • Z级950℃/15分钟

超越标准

标准中的3个试验,每做一个新实验都得换一个新的样品,胜宇矿物绝缘电缆可以轻松遵守和承受最繁重的等级类别C、W、Z,甚至3个试验中整个过程中使用同一个电缆样品不需更换。

产品支持

相关产品
